一、系統級診斷準備與安全規范
工具與設備要求
核心工具：卡特彼勒電子技術員（ET）診斷儀（型號ET-200）、高精度燃油壓力表（量程0-2500bar，精度±1%）、噴油器試驗臺（型號993-030）、示波器（帶寬≥100MHz）。
安全防護：操作前釋放高壓系統壓力（斷開蓄電池負極，使用ET執行泄壓程序），佩戴防護眼鏡和耐油手套，避免燃油噴射風險。
初步檢查清單
燃油液位（≥1/4箱）、燃油品質（水分含量≤0.3%，使用折射儀檢測）。
空氣濾清器壓差（正常＜2.5kPa，超3kPa更換1R-0751型濾芯）。
蓄電池電壓（啟動時≥12.5V，低于10.5V需充電或更換）。

二、分系統故障排查步驟
（一）燃油壓力系統精準診斷（占比40%）
軌壓異常專項檢測
靜態軌壓測試：
①連接燃油壓力表至共軌管測試口，使用ET診斷儀讀取軌壓數據。
②啟動前軌壓應接近大氣壓力（≤0.5bar），啟動后10秒內升至200bar以上（標準值：怠速500-800bar，全負荷1800-2000bar）。
軌壓建立緩慢（＞15秒）：檢查低壓油路密封性（手動泵加壓至5bar，透明軟管無連續氣泡）。
軌壓波動＞±5%：排查泄壓閥泄漏（使用ET執行泄漏測試，允許泄漏量≤30滴/分鐘）。
高壓油泵性能驗證
輸出壓力測試：
①斷開高壓油泵出油口，連接臨時油管至量杯。
②使用起動機拖動發動機（每次10秒，間隔30秒），測量出油量（標準：10秒內≥50mL，壓力≥300bar）。
出油量不足：拆檢油泵柱塞磨損（允許間隙≤0.02mm），更換磨損部件并同步更換燃油導軌密封件。
計量單元檢測：
①測量計量單元電阻（標準2.5-3.5Ω），異常則更換。
②使用ET執行計量單元校準（路徑：燃油系統→高壓油泵→計量單元學習）。
（二）噴油器深度檢修（占比30%）
噴油器功能測試
開啟壓力校準：
①將噴油器安裝至試驗臺，逐步加壓至開啟壓力（標準1800±50bar），記錄開啟壓力值。
開啟壓力偏差＞±3%：調整壓力調節螺釘（順時針增加壓力），并重新測試。
泄漏測試：
①保持壓力1800bar，觀察10秒內滴漏次數（允許≤1滴）。
滴漏超量：拆解噴油器，檢查閥針錐面磨損（允許劃痕深度≤0.02mm），必要時更換閥針偶件。
噴油器電氣性能檢測
電阻與波形分析：
①測量噴油器線圈電阻（標準0.8-1.2Ω），異常則更換。
②使用示波器檢測驅動波形（正常為矩形波，幅值110-130V，脈寬2-5ms），異常則檢查ECU驅動模塊。
（三）傳感器與電控系統驗證（占比20%）
燃油壓力傳感器診斷
信號驗證：
①怠速時傳感器輸出電壓應為0.5-1.0V（5V供電），全負荷時3.5-4.5V。
電壓偏差＞±10%：清潔傳感器探頭（使用無水酒精），重新校準（ET路徑：燃油系統→傳感器校準）。
線束檢查：
測量信號線電阻（≤0.5Ω/100m），屏蔽層接地區電阻≤1Ω，否則修復或更換線束。
曲軸/凸輪軸位置傳感器同步性檢測
相位差驗證：
①使用ET診斷儀讀取曲軸與凸輪軸相位差（標準±1°），超差時檢查正時鏈條伸長量（＞0.5%時更換）。
相位異常：重新校準傳感器間隙（CPS：0.8-1.2mm，CMP：0.5-0.7mm），使用塞尺調整后緊固螺栓（扭矩8-10N・m）。
（四）低壓油路與濾清器維護（占比10%）
燃油濾清器堵塞檢測
壓差測試：
①使用壓差表測量濾清器進出口壓力（正常＜1.0bar，超1.5bar更換濾芯）。
壓差異常：檢查濾芯是否吸扁（多塵環境需檢查進氣管路是否破損）。
水分排放：
油水分離器積水＞0.3%時強制更換濾芯，并清潔排水閥（長沙地區建議每200小時檢查一次）。
輸油泵性能測試
出口壓力檢測：
①斷開輸油泵出口，連接壓力表，手動泵油至壓力穩定（標準0.3-0.5MPa）。
壓力不足：更換輸油泵膜片或檢修內部止回閥。

三、極端工況針對性排查要點
高溫環境（＞35℃）維護
燃油預熱器檢查：
①測量預熱器電阻（標準＜1Ω），-15℃環境下預熱后燃油溫度需達20℃以上。
預熱失效：更換PTC加熱元件（耐溫180℃），同步檢查線束絕緣電阻（潮濕環境需＞10MΩ）。
冷卻系統關聯：
檢查冷卻液溫度傳感器（20℃時電阻2.5-3.0kΩ，80℃時0.2-0.3kΩ），異常則更換，避免因水溫信號錯誤導致軌壓補償異常。
多塵環境（含塵量＞500mg/m³）強化
進氣系統防護：
①加裝二級空氣濾清器（過濾精度2μm），每100小時吹掃進氣壓力傳感器進氣口。
傳感器膜片積灰：使用壓縮空氣反向吹掃（壓力≤0.6MPa），無效則更換傳感器。
四、原廠工具與配件標準
關鍵部件 原廠型號 檢測工具 更換標準
高壓油泵 3822001 燃油壓力表（0-2500bar） 柱塞磨損＞0.02mm或輸出壓力＜300bar
噴油器 21244717 噴油器試驗臺（993-030） 開啟壓力偏差＞±5%或滴漏＞1滴/10秒
燃油壓力傳感器 26540101 示波器（帶寬≥100MHz） 信號偏差＞±10%或電阻異常

五、長沙地區實操建議
本地區化服務支持
緊急故障處理：聯系湖南英珀威機械（中意一路967號），4小時內提供原廠噴油器清洗劑（型號11411526-2）及燃油壓力表租賃服務。
深度診斷：使用ET診斷儀遠程分析數據流，重點排查高溫高濕環境下傳感器線束的絕緣性能（絕緣電阻需＞10MΩ）。
環境適配維護
雨季防護：每季度檢查燃油濾清器防水性能（IP67等級），涂抹硅脂防腐蝕。
高溫工況：燃油預熱器檢測周期縮短至500小時，同步檢查燃油箱呼吸閥是否堵塞（避免負壓影響供油）。
結語：數據驅動的精準修復

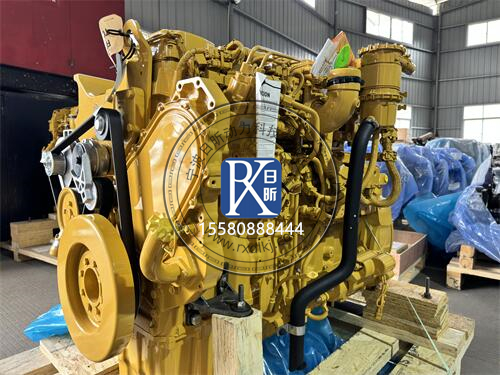

卡特彼勒C9.3共軌燃油系統的故障排查需嚴格遵循“先系統后部件、先軟件后硬件”的原則，結合原廠診斷工具（如ET系統）和數據流分析，精準定位故障點。用戶需注意：高壓油泵柱塞磨損和噴油器霧化不良是最常見誘因，建議優先檢查這兩大系統，并嚴格使用原廠配件以避免二次故障。通過建立維護檔案（記錄每次檢測的軌壓、噴油器開啟壓力數據），可有效提升排查效率，將平均修復時間控制在6-10小時內（復雜機械故障除外）。始終牢記：精確檢測是修復基礎，規范操作是質量保障。
