一、卡特彼勒C-9發動機氣缸和氣門的布置
卡特彼勒 C-9 發動機是一款廣泛應用于工業領域的高性能柴油發動機。該發動機為直列六缸設計，采用了先進的技術和工藝制造而成。
在氣缸布置方面，卡特彼勒 C-9 發動機的缸體采用高強度鑄鐵材料制造，內部設計有六個直列排列的氣缸。每個氣缸內裝有一個活塞，通過連桿與曲軸相連。缸體的結構緊湊、剛性好，能夠承受高溫高壓的工作環境。此外，缸體沒有墊片，減少了密封連接，降低了泄漏機會(huì )。同時，內置式機油冷卻器減少了發動機重量和寬度，也減少了泄漏的可能性。冷卻液和機油的流量增加，延長了發動機的壽命。

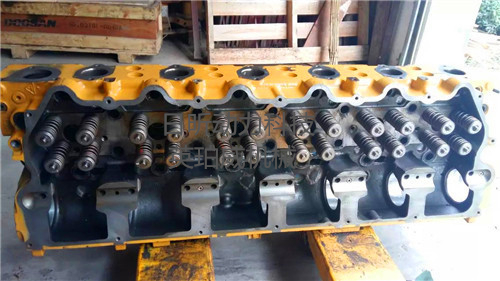

關于氣門布置，卡特彼勒 C-9 發動機的氣缸蓋為四氣門設計，保證了充分的進排氣。這種設計改善了燃油經濟性和排放性能。優化的結構設計改善了缸蓋的密封性、可靠性和耐用性。缸蓋與缸體用六根螺栓緊固，進一步增強了燃氣的密封性，最大程度地減小了氣缸套的變形。
綜上所述，卡特彼勒 C-9 發動機的氣缸為直列六缸布置，氣門采用四氣門設計，這種布置方式使得發動機在性能、可靠性和排放等方面都表現出色。

二、卡特彼勒 C-9 發動機直列六缸設計優勢
卡特彼勒 C-9 發動機采用直列六缸設計，具有諸多優勢。首先，這種設計布局緊湊，占用空間相對較小，方便安裝在各種機械設備中。直列六缸的結構使得發動機運轉更加平穩，減少了振動和噪音。與其他缸數的發動機相比，直列六缸發動機在動力輸出方面更加連續和穩定，能夠提供較為強勁的動力。在功率范圍方面，卡特彼勒 C-9 發動機的功率范圍為 205 - 287 kW (275 to 385 hp)，額定功率轉速可在 1800 - 2200 rpm 內調整，這得益于其直列六缸的設計。直列六缸發動機的各個氣缸依次點火，使得動力輸出更加均勻，提高了發動機的工作效率。此外，直列六缸發動機的制造工藝相對成熟，維修保養也較為方便。鍛鋼曲軸的應用增加了發動機的強度和壽命，感應淬火的軸徑和過渡圓角進一步增加了可靠性，可修磨的特點節約了成本。連桿適應于大負荷的設計，鍛鋼增加連桿強度，加大的軸承表面增加了軸承壽命。這些特點都為卡特彼勒 C-9 發動機的穩定運行提供了保障。

三、卡特彼勒 C-9 發動機氣門四氣門設計好處
卡特彼勒 C-9 發動機采用四氣門設計，具有顯著的好處。四氣門的進、排氣門截面積更大，如與二氣門比較，四氣門進氣面積可增加 30％左右，排氣面積約增加 50％。這使得發動機在進氣和排氣過程中更加順暢，提高了充氣效率和燃燒速度。改善了燃油經濟性和排放，為發動機的高效運行提供了有力支持。優化的結構設計，保證了充分的進排氣，提高了發動機的性能。四氣門設計有利于發動機在高轉速時的進排氣效率，但在一定程度上會(huì )影響低轉速的扭矩。不過，卡特彼勒 C-9 發動機通過先進的電子控制系統和燃油噴射系統，有效地平衡了高轉速和低轉速的性能表現。四氣門設計還提高了發動機的可靠性和耐用性，缸蓋 - 缸體用六根螺栓緊固，改善了燃氣的密封性，最大程度地減小氣缸套的變形。

四、卡特彼勒 C-9 發動機內置機油冷卻器作用
卡特彼勒 C-9 發動機內置機油冷卻器具有重要作用。機油冷卻器的作用是冷卻潤滑油，保持油溫在正常工作范圍之內。在大功率的強化發動機上，由于熱負荷大，必須裝用機油冷卻器。發動機運轉時，由于機油粘度隨溫度升高而變稀，降低了潤滑能力。因此，卡特彼勒 C-9 發動機內置機油冷卻器能夠確保機油在適宜的溫度范圍內，為發動機提供良好的潤滑保護。機油冷卻器通常位于發動機的潤滑油路中，通過冷卻機油來降低其溫度?？ㄌ乇死?C-9 發動機的機油冷卻器有多種冷卻方式，如水冷式機油冷卻器，外形尺寸小，布置方便，且不會(huì )使機油冷卻過度，機油溫度穩定，因而在各種發動機上應用較廣。水冷式機油冷卻器通常位于發動機的冷卻水路中，通過發動機的冷卻系統進行散熱。除了水冷，還有機油熱交換器等方式來實現機油的冷卻。機油熱交換器能夠將機油的熱量傳遞給冷卻水，從而降低機油的溫度。一些發動機還會(huì )采用雙循環系統，即將機油分為兩個循環系統，一個用于潤滑，一個用于冷卻。這種系統能夠更好地控制機油的溫度，保證發動機的正常運轉。

綜上所述，卡特彼勒 C-9 發動機的直列六缸設計、四氣門設計以及內置機油冷卻器等特點，使其在性能、可靠性和耐用性方面表現出色，廣泛應用于各種工業領域。
