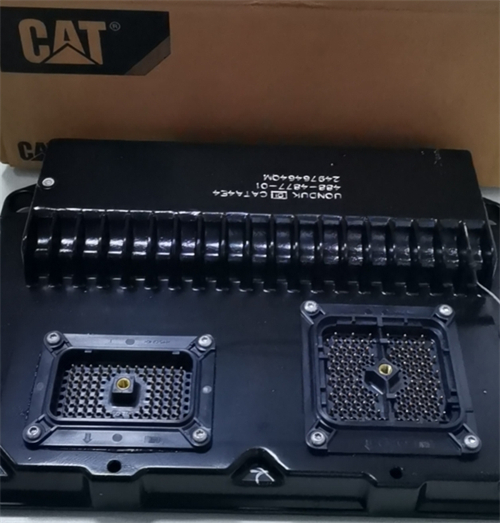

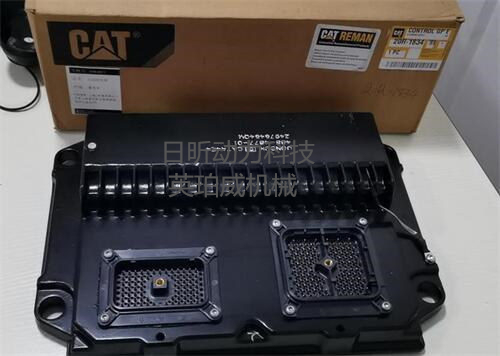

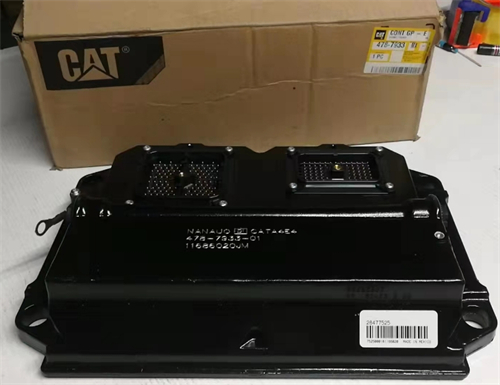

一、卡特 320D 發動機電腦板簡介

卡特 320D 挖掘機在工程領域中廣泛應用，其發動機電腦板起著至關重要的作用。在挖掘機的眾多部件中，發動機電腦板占據著核心地位，它就如同挖掘機的 “大腦”，對整機性能有著深遠的影響。
發動機電腦板對動力起到了非常大的影響，因為發動機是靠電腦來控制點火和噴油量的?？梢哉f(shuō)，發動機電腦板的性能直接決定了挖掘機的動力輸出和工作效率。如果電腦板出現故障，挖掘機的動力可能會(huì )下降，甚至無法正常工作。
卡特 320D 型挖掘機的發動機和液壓系統均采用電腦控制，若發動機電路出現故障，直接影響挖掘機正常作業。發動機電腦板通過接收各種傳感器的數據，對發動機的運行狀態進行實時監測和調整，確保發動機在各種工況下都能保持最佳性能。
例如，在卡特 320D 挖掘機的工作過程中，發動機電腦板會(huì )根據駕駛員的操作指令和挖掘機的實時狀態，自動調節發動機的油門、液壓系統的壓力和流量等關鍵參數，以實現最佳的挖掘效果和燃油經濟性。同時，電腦板還能根據工作環境的變化，自動調整挖掘機的作業模式，如平地、挖掘、破碎等，以確保挖掘機在各種工作場景下都能發揮出最佳的性能。
此外，卡特 320D 挖掘機電腦板還具備強大的故障診斷與預警功能。它能夠實時監測挖掘機的各個系統，發現潛在的故障和異常，并通過顯示屏或指示燈向駕駛員發出警告。同時，電腦板還能記錄故障信息，方便維修人員快速定位問題并進行修復。這一功能大大提高了挖掘機的可靠性和維護效率。
總之，卡特 320D 發動機電腦板在挖掘機中起著至關重要的作用，它不僅是挖掘機的 “大腦”，更是挖掘機高效作業和穩定運行的保障。

二、卡特 320D 電腦板針腳總體概述
 卡特 320D 電腦板作為挖掘機的核心部件之一，其針腳的定義和布局至關重要。了解電腦板插頭針腳的數量及整體布局，對于維修和使用卡特 320D 挖掘機具有重要意義。
（一）常見針腳類型
雖然卡特 320D 電腦板中沒有真正的電源接口、USB 接口、音頻接口、顯卡插槽和內存插槽等常見電腦板針腳類型，但通過與這些常見針腳對比，可以更好地理解卡特 320D 電腦板針腳的特殊性。在一般電腦中，電源接口用于連接電源，為設備提供穩定的電力供應；USB 接口則廣泛用于連接各種外部設備，如存儲設備、打印機等；音頻接口用于連接音響設備，實現聲音的輸出和輸入；顯卡插槽用于安裝顯卡，提升圖形處理能力；內存插槽則用于安裝內存條，增加計算機的運行內存。而卡特 320D 電腦板的針腳則是專門為挖掘機的發動機控制和液壓系統控制而設計的，具有獨特的功能和布局。
（二）針腳功能布局
卡特 320D 電腦板的針腳具有特定的位置和功能，每個針腳都連接著不同的設備或實現特定的功能。例如，一些針腳可能用于連接傳感器，接收發動機的各種運行參數，如水溫、油壓、轉速等；另一些針腳可能用于連接執行器，控制發動機的點火和噴油等操作。通過對針腳功能的準確了解，可以快速定位故障點，提高維修效率。同時，正確連接各個針腳也是確保挖掘機正常運行的關鍵。在實際維修和使用過程中，需要仔細對照電腦板的針腳定義圖，確保每個針腳都連接正確。此外，隨著技術的不斷發展，卡特 320D 電腦板的針腳定義也可能會(huì )發生變化，因此及時了解最新的針腳定義信息對于維修人員和用戶來說非常重要。

三、卡特 320D 發動機電腦板針腳具體定義
 卡特 320D 發動機電腦板的針腳定義對于理解其工作原理和進行故障排查至關重要。下面將詳細介紹各個針腳的具體定義和功能。
（一）電源針腳
用于連接電源，一般是 12V 電源和接地針腳。在整個電腦板供電系統中，電源針腳起著關鍵的作用。它為電腦板提供穩定的電力供應，確保電腦板能夠正常工作。就如同人體的心臟為全身輸送血液一樣，電源針腳為電腦板的各個部件提供能量。沒有穩定的電源供應，電腦板就無法正常運行，發動機的控制和監測功能也將無法實現。
（二）傳感器信號針腳
用于連接發動機傳感器，如氧傳感器、水溫傳感器、油壓傳感器等。不同的傳感器信號針腳具有不同的作用，它們共同對發動機運行狀態進行監測。氧傳感器信號針腳能夠檢測發動機排氣中的氧氣含量，從而幫助電腦板調整燃油噴射量，實現最佳的空燃比，提高燃油經濟性和減少尾氣排放。水溫傳感器信號針腳則實時監測發動機的水溫，當水溫過高時，電腦板可以采取相應的措施，如降低發動機功率或發出警報，以防止發動機過熱損壞。油壓傳感器信號針腳監測發動機的油壓，確保發動機在正常的油壓下運行，避免因油壓過低導致潤滑不良而損壞發動機部件。這些傳感器信號針腳對于發動機的正常運行和性能優化至關重要，它們?yōu)殡娔X板提供了準確的發動機運行狀態信息，使電腦板能夠及時做出調整和控制。
（三）控制信號針腳
用于連接發動機控制模塊，如點火模塊、噴油嘴等?？刂菩盘栣樐_對發動機控制起著關鍵作用。點火模塊控制著發動機的點火時機，通過控制信號針腳接收電腦板的指令，確保在正確的時間點進行點火，以實現最佳的燃燒效率和動力輸出。噴油嘴則負責將燃油噴射到發動機氣缸內，控制信號針腳根據發動機的運行狀態和負載情況，精確控制噴油嘴的噴油時間和噴油量，從而保證發動機的穩定運行和高效性能。這些控制信號針腳與發動機的各個關鍵部件緊密配合，共同實現對發動機的精確控制。

四、針腳的判斷方法
在判斷卡特 320D 發動機電腦板針腳時，有兩種主要方法。其一，當電腦板上有缺口時，將缺口朝左放置，此時左下方的針腳為一腳，然后按照逆時針轉動的順序進行排列。其二，當電腦板上沒有小圓點和小缺口時，判斷引腳的方法是將芯片上的數字和型號正對著用戶，此時芯片下方的最左邊第一個引腳是第一腳，最后再逆時針數腳即可確定各個針腳的位置。
準確判斷針腳對于維修和使用卡特 320D 挖掘機至關重要。在實際操作中，維修人員需要根據這些方法仔細判斷針腳位置，確保正確連接各個部件，以保證挖掘機的正常運行。無論是連接傳感器、執行器還是其他設備，都需要準確識別針腳，避免因錯誤連接而導致的故障和損壞。同時，隨著技術的不斷發展，針腳的定義和判斷方法可能會(huì )發生變化，因此維修人員和用戶需要及時了解最新的信息，以便更好地應對各種情況。

五、電腦板針腳的作用
 分析各個針腳在卡特 320D 發動機運行中的具體作用。
（一）D + 指示燈線和 B + 針腳
D + 指示燈線和 B + 針腳連接于發電機的輸出端，在卡特 320D 發動機的運行中起著至關重要的作用。它們用于控制調節發電機的輸出電壓，為 Field coil 提供電源。通過對發電機輸出電壓的偵測和調節，確保發動機在不同工況下都能獲得穩定的電力供應。
當發動機啟動后，發電機開始工作，D + 指示燈線和 B + 針腳實時監測發電機的輸出電壓。如果輸出電壓過高或過低，它們會(huì )通過相應的電路控制機制，調整發電機的勵磁電流，從而使輸出電壓穩定在合適的范圍內。這不僅保證了發動機自身電子系統的正常運行，還為挖掘機的其他電氣設備提供了可靠的電源。
例如，在挖掘機進行重載作業時，發動機的負荷增加，發電機的輸出電壓可能會(huì )出現波動。此時，D + 指示燈線和 B + 針腳會(huì )迅速響應，調整發電機的工作狀態，確保電壓穩定，防止因電壓不穩定而對發動機控制模塊和其他敏感電子設備造成損害。
（二）F 激磁電流控制端
F 激磁電流控制端連接于發電機激磁線圈，在卡特 320D 發動機運行中主要負責控制發電機的激磁電流占空比，為發電機提供穩定的供電。
激磁電流的大小直接影響發電機的輸出電壓和功率。F 激磁電流控制端通過精確控制激磁電流的占空比，可以根據發動機的不同運行狀態和負載需求，調整發電機的輸出特性。
在發動機啟動初期，F 激磁電流控制端會(huì )提供較大的激磁電流占空比，以快速建立發電機的輸出電壓，為發動機控制模塊和其他關鍵設備提供電力。隨著發動機轉速的升高和負載的穩定，F 激磁電流控制端會(huì )逐漸調整占空比，使發電機在高效、穩定的狀態下工作。
例如，當挖掘機在怠速狀態下運行時，發動機的轉速較低，負載較小，F 激磁電流控制端會(huì )降低激磁電流占空比，以減少發電機的輸出功率，降低燃油消耗。而當挖掘機進行挖掘作業時，負載增加，發動機轉速升高，F 激磁電流控制端會(huì )相應地增加占空比，提高發電機的輸出功率，滿足挖掘機的電力需求。
（三）發動機控制模塊針腳
發動機控制模塊針腳在卡特 320D 發動機的運行中起著核心的控制作用。如發動機控制模塊 X1 插頭 52 號針腳是發動機艙保險盒 15A 保險供電，51 號針腳是發動機艙保險盒 10A 保險 IG1 供電。
這些針腳為發動機控制模塊提供了穩定的電力供應，確保模塊能夠正常工作。發動機控制模塊通過接收各種傳感器的信號，對發動機的運行狀態進行實時監測和控制。
52 號針腳的 15A 保險供電為發動機控制模塊提供了較大的電流，用于支持模塊在高負載情況下的工作。例如，當發動機進行大功率輸出時，發動機控制模塊需要處理大量的傳感器數據，并發出精確的控制指令，此時 52 號針腳的穩定供電就顯得尤為重要。
51 號針腳的 10A 保險 IG1 供電則為發動機控制模塊的部分關鍵電路提供了備用電源，確保在某些特殊情況下，如主電源出現故障時，發動機控制模塊仍能保持一定的功能，以保障發動機的安全運行。
此外，發動機控制模塊針腳還與其他關鍵部件如點火模塊、噴油嘴等相連，通過精確控制這些部件的工作，實現對發動機的點火時機、噴油量等關鍵參數的精確控制，從而保證發動機的高效、穩定運行。

六、電腦板針腳損壞的原因及預防
了解可能導致針腳損壞的因素，以便提前做好預防措施。
（一）損壞原因
進水和受到機械撞擊。
挖掘機的工作環境復雜惡劣，電腦板可能會(huì )因雨水、泥水等侵入而損壞。例如在施工現場，若挖掘機在積水較深的區域作業，或者在雨天未做好防護措施，電腦板大插頭密封性能不佳時，水分就容易浸入，從而導致針腳損壞。
機械撞擊也是常見的損壞原因之一。在挖掘作業中，挖掘機可能會(huì )受到石塊、土塊等物體的撞擊，若沖擊力傳遞到電腦板部位，就可能使針腳變形、斷裂。
雷擊、電焊浪涌、針腳銹蝕、內部元器件燒蝕等。
雷擊是一種不可抗力因素，當雷電擊中挖掘機或附近區域時，強大的電流可能會(huì )通過電線等傳導至電腦板，造成針腳及內部元器件損壞。
電焊浪涌同樣會(huì )對電腦板針腳造成損害。在進行電焊作業時，如果未斷開全機電源供應，切斷蓄電池開關，電焊產生的浪涌電流可能會(huì )竄入電腦板，導致針腳燒蝕等問題。
針腳銹蝕是由于電腦板大插頭密封性能差，水分浸入后日積月累形成的。銹蝕會(huì )使針腳的導電性下降，甚至出現斷裂或接觸不良的情況。
內部元器件燒蝕可能是由于發電機故障、用戶啟動發動機時將蓄電池串接使用、私拉亂接用電器、發電機調節器失效等原因導致電路中產生高電壓，從而使電腦板內部元器件燒蝕，進而影響針腳的正常工作。
（二）預防措施
預防電焊浪涌，斷開全機電源供應，切斷蓄電池開關。
在進行電焊作業前，務必嚴格按照要求斷開全機電源供應，切斷蓄電池開關。某些廠家甚至要求用戶在使用電焊前，斷開電腦板和整機線束的連接，以確保電焊浪涌不會(huì )對電腦板造成損害。這樣可以有效地避免電焊產生的浪涌電流竄入電腦板，保護針腳及其他元器件的安全。
提高電腦板大插頭密封性能，防止水分浸入。
為了防止水分浸入電腦板大插頭，應定期檢查大插頭的密封性能?？梢允褂妹芊饽z、防水膠帶等材料對大插頭進行密封處理，確保其密封性良好。同時，在挖掘機的日常使用和維護過程中，要注意避免讓電腦板部位接觸到水，如在雨天作業時要做好防護措施，避免雨水侵入電腦板。這樣可以有效地預防針腳因水分浸入而銹蝕，延長電腦板的使用壽命。

七、電腦板維修基本步驟
 在電腦板出現故障時，掌握正確的維修方法至關重要。這不僅可以提高維修效率，還能減少不必要的損失。
（一）先看后量
使用數字（或模擬）萬用表、放大鏡進行目測，檢查是否有斷線、燒糊痕跡、分立元件斷開現象、印制板連接線斷裂或粘連等。
當我們拿到一塊待修的卡特 320D 發動機電腦板時，良好的習慣是先進行目測。借助放大鏡仔細觀察電腦板，看是否存在斷線情況。如果有斷線，可能會(huì )導致電路不通，影響電腦板的正常工作。同時，檢查是否有燒糊的痕跡，這往往是由于過流或過熱引起的，可能會(huì )損壞周邊的元器件。
分立元件如電阻、電容、電感、二極管、三極管等也需要檢查是否存在斷開現象。這些元件在電腦板中起著重要的作用，一旦斷開，可能會(huì )影響電路的正常功能。此外，還要檢查印制板連接線是否存在斷裂或粘連的情況，確保連接的穩定性。
測量電路板電源和地之間的阻值，找出被擊穿的元器件。
在確定電腦板無上述狀況后，首先用萬用表測量電路板電源和地之間的阻值。通?？ㄌ?320D 發動機電腦板的阻值都在 70 - 80Ω 以上。如果阻值太小，才幾個或十幾個歐姆，說明電路板上有元器件被擊穿或部分擊穿。
具體辦法是給被修板供電，用手去摸電路板上各器件的溫度，燙手的將是重點懷疑對象。通過這種方式，可以找出可能被擊穿的元器件，為后續的維修工作提供依據。
（二）先外后內，枚舉測試
使用 HY 電路在線維修測試儀系列、記號筆，運用兩種故障診斷技術進行芯片測試。
HY 電路在線維修測試儀系列集合了兩種故障診斷技術，一種是基于器件測試程序庫的標準比較測試法（即 ICFT）；另一種則是基于 VI 曲線的實時比較掃描測試法（即 ASA - VI）。在對卡特 320D 發動機電腦板進行芯片測試時，可以運用這兩種技術，提高故障診斷的準確性。
使用記號筆可以對測試過的芯片進行標記，方便后續的維修工作。同時，要注意在測試過程中，可能會(huì )出現測試盲區，如測試程序庫暫未建立某芯片的測試程序或 “在線測試” 不通過的情況。
注意測試盲區，如測試程序庫暫未建立某芯片的測試程序或 “在線測試” 不通過的情況。
在運用 ICFT 進行芯片測試時，可能會(huì )出現下列兩個測試盲區：一是測試程序庫暫時尚未建立某芯片的測試程序，即庫中無此芯片；二是即使測試程序庫已經建立了芯片的測試程序，但 “在線測試” 不通過。
對于測試盲區，我們可以采取其他方法進行故障診斷。例如，可以通過檢查芯片的外觀、測量芯片的引腳電壓等方式，來判斷芯片是否正常工作。同時，
