一、卡特彼勒 c4.4 柴油發動機總成活塞環的基礎知識
（一）卡特彼勒及 c4.4 發動機簡介
卡特彼勒（Caterpillar）公司成立于 1925 年，是建筑工程機械、礦用設備、非道路用柴油和天然氣發動機、工業用燃氣輪機以及電傳動內燃機車領域的全球卓越制造企業，總部位于美國伊利諾伊州的迪爾菲爾德。其創(chuàng )始人是 Benjamin Holt 先生和 C. L. Best 先生，經過多年的發展，卡特彼勒已經在全球擁有廣泛影響力，在全球共有 500 多個制造、營銷、物流、服務、研發以及相關工廠，還有眾多代理商網點，產品銷往世界各地。
卡特彼勒的產品涵蓋了眾多領域，例如在建筑行業，其工程機械助力了眾多大型項目建設，像胡佛水壩、金門大橋以及中國三峽大壩等；在礦業方面，為各類礦山開采作業提供了可靠的設備支持；在農業領域也有著諸多應用，幫助提高農業生產效率等。而且在全球知名排行榜單上表現出色，多次位列《財富》世界 500 強、《全球最佳品牌排行榜》以及福布斯全球企業 2000 強等前列。

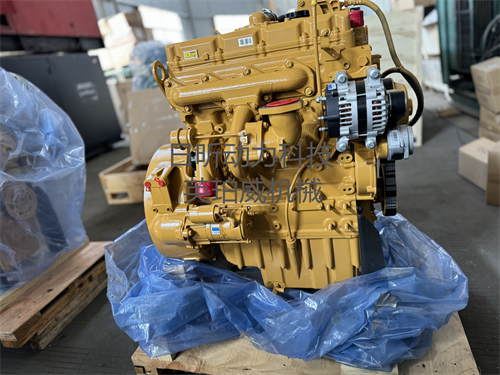

而 c4.4 系列發動機是卡特彼勒推出的一款小型柴油發動機，憑借其卓越的性能和高燃油經濟性，在諸多領域被廣泛應用。它采用直列四缸、水冷、渦輪增壓技術，排量為 4.4 升，最大輸出功率可達 235 馬力，最大扭矩高達 800 牛米，發動機轉速范圍從 1500 到 2100 轉 / 分，確保了在不同負載和轉速下的穩定輸出。同時，該發動機還采用高壓燃油直噴技術來精確控制燃油噴射的時機和量，以此提高燃油的燃燒效率，降低油耗。并且，其輕量化設計也有助于減少不必要的燃油消耗。在應用方面，它常見于挖掘機、裝載機、壓路機等工程機械中，為這些設備提供強勁動力；在重型車輛里，無論是運輸車輛還是特種作業車輛，它都能滿足動力性和經濟性的雙重需求；在柴油發電機組領域，也憑借高效、穩定的特點，為電力供應提供可靠保障。
（二）活塞環的關鍵作用
活塞環在柴油發動機總成中起著多方面的關鍵作用，關乎著發動機能否穩定運行以及使用壽命的長短。
首先是密封作用，活塞環能夠有效密封燃氣，不讓燃燒室的氣體漏到曲軸箱，將氣體的泄漏量控制在最低限度，從而提高熱效率。一旦出現漏氣情況，不僅會(huì )使發動機的動力下降，而且會(huì )導致機油變質，嚴重影響發動機的正常工作。對于柴油發動機而言，活塞環在這方面的密封任務尤為重要，特別是第一道氣環，承受著較高的溫度以及較差的潤滑條件，所以對其密封性要求極高。
其次是調節機油功能，活塞環可以把氣缸壁上多余的潤滑油刮下，同時使缸壁上布有薄薄的油膜，以此保證氣缸和活塞及環的正常潤滑。在現代高速發動機上，對活塞環控制油膜的作用越發重視，因為合適的油膜既能減少摩擦，又能避免過多機油進入燃燒室造成浪費以及引發其他故障。
再者是導熱作用，活塞環可以將活塞的熱量傳導給缸套，起到冷卻活塞的效果。據相關資料表明，非冷卻活塞中活塞頂所受的熱量中有 70 - 80% 是通過活塞環傳給缸壁而散掉的，冷卻活塞中也有 30 - 40% 的熱量是通過活塞環傳遞出去的，這對于維持活塞在合適的工作溫度，防止因過熱而出現活塞不正常膨脹、硬度降低、機油變質等導致發動機故障的問題有著重要意義。
最后是支承作用，活塞環將活塞保持在氣缸中，防止活塞與氣缸壁直接接觸，保證活塞平順運動，降低摩擦阻力，而且能夠防止活塞敲缸現象的發生，使得活塞在氣缸內可以穩定地進行往復運動，確保發動機的正常運轉。

（三）卡特彼勒 c4.4 活塞環的型號與特點

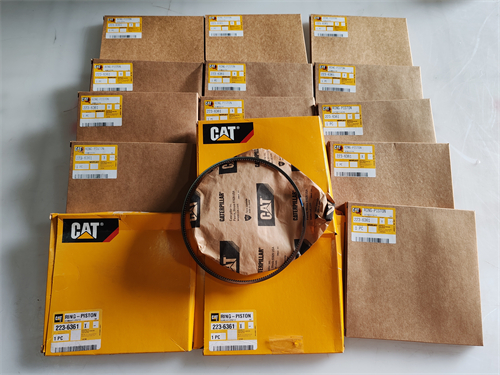

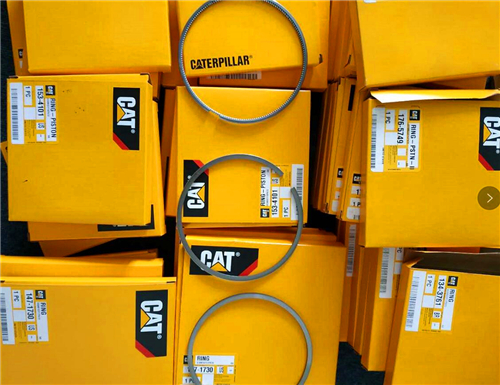

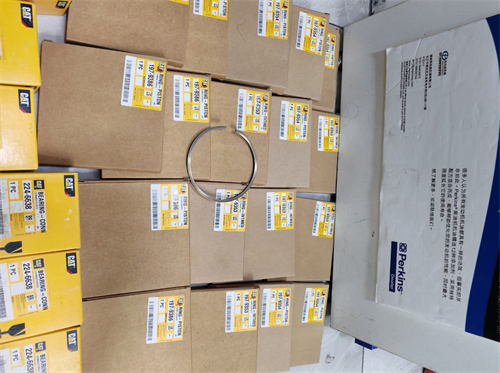

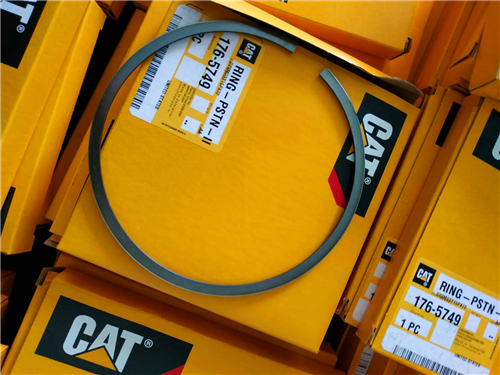

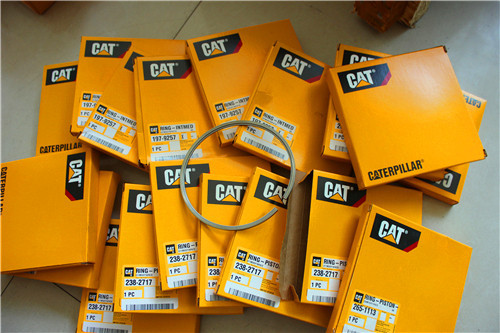

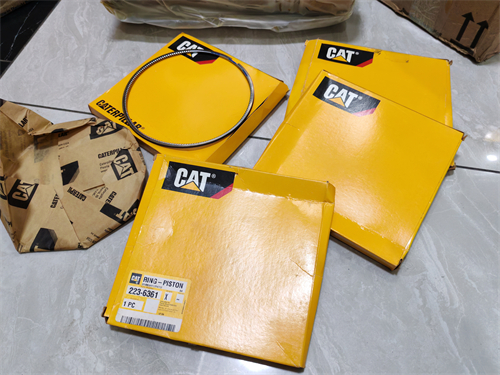

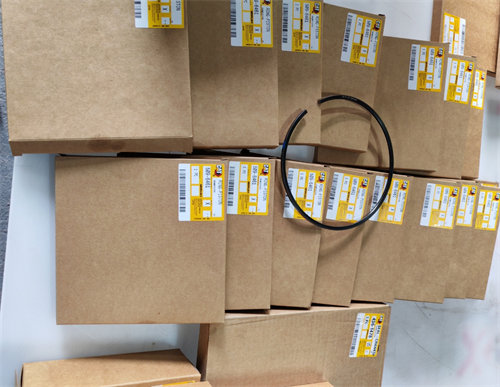

卡特彼勒 c4.4 活塞環常見的型號有 276 - 7476、1445695/144 - 5695 等。
以型號 276 - 7476 的活塞環為例，它是由湖南承載機械設備有限公司提供的關鍵零部件。這款活塞環采用特定合金材料制造，具備優良的耐熱性與耐磨性，使其能夠在極端工作環境下依然表現出色。其具有多個顯著的性能特點，高密封性方面，能夠有效防止氣體外泄，極大地提升了發動機效率；在耐磨損性上，可以延長活塞環自身以及發動機整體的使用壽命，減少因磨損導致的維修和更換成本；適應性廣的特點讓它適合多種類型的 c4.4 發動機應用，無論是應用在不同工況下的挖掘機，還是農業機械等設備上的該型號發動機，都能適配良好；并且其安裝簡便，設計符合原廠標準，便于用戶自行更換，對于一些有一定維修能力的使用者來說，按照規范操作即可完成安裝，節省了時間和精力。

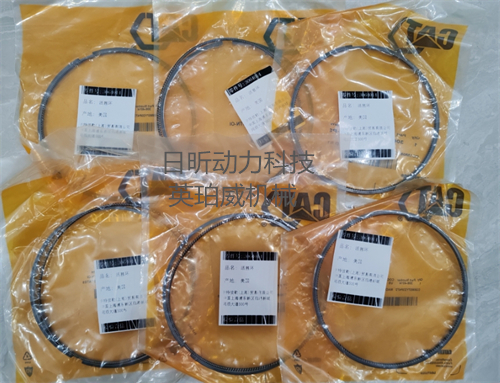

而型號為 1445695/144 - 5695 的活塞環，由湖南英珀威機械有限公司推薦，產地為美國。它采用高溫合金鋼制造，具有良好的耐磨性和高溫抗氧化性能。同時，通過合理的尺寸設計和爐石硬化工藝，使其能夠適應高壓環境，并且有著長壽命和穩定的性能表現。除此之外，它還經過嚴格的質量控制和測試，確保符合卡特彼勒的高標準要求。購買該活塞環還能享受到卡特彼勒提供的售后服務和技術支持，一旦在使用過程中遇到各種問題，都可以得到相應的解決辦法和技術指導，而且其提供快速的發貨以及安全可靠的物流配送服務，能讓產品迅速送達使用者手中。
這些不同型號的卡特彼勒 c4.4 活塞環雖然在一些細節方面存在差異，但總體來說，都憑借著各自出色的性能特點，為卡特彼勒 c4.4 發動機的穩定高效運行提供了有力保障，在船舶、發電機組、工程機械、農業機械等眾多應用領域都發揮著不可替代的作用。

二、安裝前的準備工作
（一）工具準備
在安裝卡特彼勒 c4.4 柴油發動機總成活塞環時，準備好合適且齊全的工具是至關重要的，這能保障安裝工作順利且精準地進行。以下是一些必備的工具及其用途：
活塞環安裝鉗：這是專門用于安裝活塞環的工具，它能夠在不損傷活塞環的前提下，將活塞環撐開并準確地套入活塞環槽內。由于活塞環本身具有一定的彈性和剛性，如果單純用手去掰動安裝，很容易使活塞環受力不均而發生變形甚至折斷，而活塞環安裝鉗能提供均勻且合適的力量，確?；钊h(huán)完好地安裝到位。
清潔溶劑：例如煤油、柴油或者專用的發動機零部件清潔劑等。這些溶劑可以有效去除活塞、活塞環、缸套等部件表面的油污、雜質以及之前運轉殘留的積碳等。因為哪怕是微小的雜質顆粒存在，在活塞環安裝后發動機運行時，都可能導致活塞環與缸套、活塞之間的異常磨損，影響密封性能和整體的工作狀態。
干凈布巾：一般選用不掉毛的棉質布巾為宜。其作用是在使用清潔溶劑清洗完相關零部件后，用來擦拭干凈表面的溶劑和被溶解下來的污垢，確保部件表面干燥、潔凈，為后續的安裝創(chuàng )造良好的條件。同時，在安裝過程中，如果需要臨時對某個部位進行擦拭清潔，也可以使用干凈布巾來操作，防止手上的油污沾染到零部件上。
厚薄規：又稱為塞尺，主要用于測量活塞環與缸套之間的端隙、活塞環與活塞環槽之間的側隙等。通過厚薄規可以準確判斷這些間隙是否符合卡特彼勒 c4.4 發動機的標準要求，如果間隙過大或者過小，都意味著可能存在部件不匹配或者已經磨損等問題，需要及時進行調整或者更換相關零部件，以保證活塞環安裝后的密封及正常工作性能。
游標卡尺：可用來精確測量活塞環的寬度、活塞環槽的深度等尺寸參數，進而能計算出活塞環的背隙。準確的背隙對于活塞環在活塞環槽內的正?；顒?dòng)以及密封等功能的實現有著重要意義，使用游標卡尺能幫助我們精準把控這一參數，避免因背隙不合理而引發的諸如活塞環卡死、密封不嚴等故障。

（二）零件檢查
在正式安裝卡特彼勒 c4.4 柴油發動機總成活塞環之前，必須對活塞環以及與之配合的活塞、缸套等零件進行全面且細致的檢查，確保各零件質量合格，能夠滿足發動機正常運行的要求，具體檢查內容如下：
活塞環檢查：
外觀檢查：仔細查看活塞環的表面是否存在劃痕、裂紋、變形等情況。哪怕是細微的劃痕，在發動機工作時，都可能會(huì )破壞活塞環與缸套之間的密封性，導致漏氣、竄油等問題；而存在裂紋的活塞環，在承受高溫、高壓以及往復運動的作用力時，極易發生斷裂，進而引發嚴重的發動機故障。同時，檢查活塞環的開口形狀是否規整，開口處不能有毛刺等異常情況，否則會(huì )影響活塞環安裝后的密封效果。
尺寸檢查：使用游標卡尺等測量工具，測量活塞環的厚度、寬度等關鍵尺寸，與卡特彼勒規定的標準尺寸進行對比，確保其在公差允許范圍內。尺寸偏差過大的活塞環，可能無法正確安裝到活塞環槽內，或者即便安裝進去了，也難以保證與缸套之間合適的配合間隙，影響發動機的性能。
彈力檢查：可以借助活塞環彈力試驗器來檢測活塞環的彈力。在活塞環開口的垂直方向施力，使其開口達到規定的端隙時，施力應符合卡特彼勒 c4.4 發動機的要求。若活塞環彈力不足，在發動機工作過程中，就無法很好地貼合缸套內壁實現密封，容易造成燃氣泄漏、動力下降等問題；而彈力過大，則會(huì )增加活塞環與缸套、活塞之間的摩擦力，加劇磨損，縮短部件使用壽命。如果沒有彈力試驗器，也可以采用新舊環比較法進行大致的檢查，即將需要安裝的活塞環與已經確定彈力合格的同型號舊活塞環進行對比，觀察其彈性的相近程度來初步判斷。
漏光度檢查：將活塞環平放于汽缸內，蓋住環的內圓，在汽缸下部放置光源，觀看活塞環與汽缸壁的密合狀況?；钊h(huán)漏光弧長所對應的圓心角，每處不得大于 25°，同一根環漏光弧長所對應角度的總和不得大于 45°，并且在靠近活塞環開口的兩側各 30° 范圍內不允許漏光（因為開口處四周易磨損漏氣）?；钊h(huán)漏光情況直接反映其與缸套的貼合程度，過大的漏光度意味著密封性能不佳，會(huì )影響柴油機初期的技術性能，不過經過一段時間磨合，漏光度通常會(huì )漸漸減小，但初始安裝時也必須嚴格把控這一指標。
活塞檢查：
外觀檢查：查看活塞的裙部、頂部等部位有無磨損、拉傷、變形等痕跡，活塞的銷孔是否圓整，這些部位如果出現問題，會(huì )影響活塞在氣缸內的運動平穩性，可能導致活塞偏缸等故障發生，進而影響活塞環的正常工作以及發動機的整體性能。
尺寸檢查：測量活塞的直徑、活塞銷的直徑等尺寸參數，確保其符合卡特彼勒 c4.4 發動機的設計標準，并且要與活塞環、缸套等部件的尺寸相互匹配，保證各部件之間合理的配合間隙。
缸套檢查：
內壁檢查：檢查缸套內壁的光潔度，不能有明顯的劃痕、拉傷或者腐蝕等情況，否則會(huì )使活塞環在上下運動過程中磨損加劇，破壞密封，同時也會(huì )影響活塞的正常運動?？梢杂檬钟|摸缸套內壁，感受其平整度，若有異樣能及時發現。
尺寸檢查：使用量具測量缸套的內徑，確保其尺寸精度在規定范圍內，并且要與活塞、活塞環的尺寸相適配，為后續的安裝和發動機正常運行提供良好的基礎。

（三）清潔工作
對卡特彼勒 c4.4 柴油發動機總成中涉及活塞環安裝的相關部件，如活塞、缸套、活塞環及其環槽等進行清潔是非常關鍵的一個環節，以下是具體的清潔方法和重要性說明：
清潔方法：
活塞清潔：首先，使用清潔溶劑（如前文提到的煤油等）對活塞整體進行浸泡，讓附著在活塞表面的油污、積碳等污垢在溶劑的作用下逐漸軟化溶解。浸泡一段時間后，用干凈布巾或者軟毛刷輕輕擦拭活塞的各個部位，包括裙部、頂部以及活塞環槽等，將溶解下來的污垢去除干凈。對于活塞環槽內部，可以使用小的毛刷深入槽內進行刷洗，確保槽內沒有雜質殘留，然后再用干凈布巾擦干。特別要注意的是，活塞銷孔部位也要清理干凈，避免雜質影響活塞銷的安裝和后續的轉動靈活性。
缸套清潔：將適量的清潔溶劑倒入缸套內，然后使用干凈的棉質布條或者專用的缸套清潔刷，沿著缸套內壁上下拉動進行擦拭，使內壁的油污、積碳等被充分去除。擦拭過程中要保證布條或者刷子能覆蓋到缸套的整個內壁圓周，防止出現清潔死角。清潔完成后，用干凈布巾將缸套內的溶劑和污垢擦拭干凈，還可以使用干凈的壓縮空氣吹一吹，確保內壁完全干燥、潔凈。
活塞環清潔：把活塞環放入清潔溶劑中浸泡片刻，之后用軟布輕輕擦拭其表面，去除污垢后，再用干凈布巾擦干水分，要注意避免在擦拭過程中對活塞環造成損傷，尤其是活塞環的開口部位以及邊緣部分，要格外小心操作。對于活塞環的環槽部位，同樣可以用小毛刷蘸取溶劑進行刷洗，然后擦干。
重要性：清潔工作的好壞直接關系到活塞環安裝后的使用效果以及發動機的運行性能。如果部件表面存在油污、雜質或者積碳等，在活塞環安裝后，這些異物會(huì )夾在活塞環與缸套、活塞環與活塞環槽之間，破壞原本應有的配合精度。比如，雜質顆粒會(huì )導致活塞環在環槽內運動受阻，影響其對機油的調節以及密封等功能；在活塞環與缸套之間的異物，則會(huì )加劇兩者的磨損，使活塞環的密封性能下降，造成發動機漏氣、動力減弱、油耗增加等一系列問題，甚至可能因異常磨損導致活塞環過早損壞，縮短發動機的使用壽命。所以，在安裝前務必保證所有相關部件都處于干凈無雜質的狀態，為活塞環的安裝及發動機后續的穩定運行創(chuàng )造良好條件。

三、卡特彼勒 c4.4 柴油發動機總成活塞環的安裝步驟
（一）活塞環的分類與識別
卡特彼勒 c4.4 活塞環通常分為氣環和油環等幾道環。氣環一般位于活塞頂部靠近氣缸蓋的位置，主要起著密封氣缸，防止高壓燃氣泄漏到曲軸箱的作用，并且能將活塞頭部熱量傳給氣缸壁以幫助活塞散熱，常見的氣環類型有矩形環、扭曲環、梯形環等。而油環多位于活塞底部，其主要功能是刮除活塞外壁的機油，防止機油進入燃燒室，通常由兩個或三個環組成，有的是一個環負責刮除機油，另一個或兩個環負責將刮除的機油導向氣缸內的機油回收槽。
在識別方面，可以通過多種方式準確分辨各道活塞環。一些活塞環會(huì )有標記，比如有字母或者數字的一面，這一面通常是要朝上安裝的，像部分活塞環上標有型號、生產批次等相關標識可作為識別依據。從外觀來看，第一道環一般是兩邊倒角不分正反（通常為銀白色）；第二道環（常為黑色）有的是楔型，銳角的一端朝下，有的是有凹槽的，凹槽的一端朝下；對于扭曲環應分清正反，安裝時內圓切槽、倒角的，槽口向上，外圓切槽、倒角的，槽口向下，兩種環混裝的，內圓切槽、倒角的裝第一道環槽，外圓切槽、倒角的裝三道環槽，不能裝反。而油環如果是普通油環一般結構相對簡單，若是組合油環則由兩片刮片和一個襯簧組成，通過這些外觀特點可以對其進行區分，從而為正確安裝做好準備工作。
（二）各道活塞環的安裝順序
在安裝卡特彼勒 c4.4 柴油發動機總成活塞環時，要嚴格按照特定順序進行操作。一般先安裝油環，具體來說，如果是組合油環，要先把襯環安裝到活塞槽里面，它的開口沒有特殊要求，可以隨意放置。接著安裝第一道油環，再安裝第二道油環（若有）等。
油環安裝完畢后，開始安裝氣環，通常先裝第一道氣環，第一道氣環安裝到位后，再安裝第二道氣環，有的發動機可能還會(huì )有第三道氣環等，按照從上到下的順序依次進行安裝。例如常見的四道活塞環安裝情況，順序就是先裝最底下油環，接著是第三道氣環、第二道氣環，最后是第一道氣環。這個順序是基于發動機的工作原理以及活塞環各自的功能來設定的，順序一旦出錯，很可能會(huì )影響活塞環整體的密封、控油等作用，進而影響發動機的正常運行，所以必須嚴格遵循相應的安裝順序要求。
（三）活塞環安裝方向的確定
不同類型的活塞環有著正確的安裝朝向要求。對于有標記的活塞環，像有字母、數字或者特定符號標識的那一面，正常情況下是要朝向上方安裝的。
像鍍鉻環，因其具有良好的耐磨性能，一般適合裝在第一道環槽內，并且要保證安裝方向正確。一些扭曲環，內圓切槽、倒角的，槽口向上；外圓切槽、倒角的，槽口向下。還有如錐面環，其小端要向上安裝；內圓倒角的環，倒角朝上；外圓倒角的環，倒角向下。如果是組合環，要按照先裝軸向襯環，再裝扁平環和波形環等順序和相應的朝向要求進行安裝。只有確保各活塞環安裝方向正確，才能使其在發動機工作過程中充分發揮出諸如密封、導熱等最佳性能，減少故障出現的可能性。
（四）活塞環安裝入槽的技巧
在將活塞環安裝入對應的環槽時，需要運用合適的工具以及掌握一定的操作技巧?；钊h(huán)安裝鉗是必不可少的工具，由于活塞環本身具備一定彈性和剛性，如果單純依靠手去掰動安裝，很難保證活塞環受力均勻，極易導致活塞環發生變形甚至折斷。
使用活塞環安裝鉗時，要將活塞環平穩地放置在活塞環槽對應的位置上方，然后操作安裝鉗，使其均勻地撐開活塞環，緩慢且平穩地將活塞環沿著活塞環槽的邊緣壓入槽內，過程中要時刻留意活塞環的兩端，確保其對齊并與環槽平齊，不能出現一端高一端低或者活塞環歪斜等情況。在壓入過程中，力度的控制也很關鍵，力度過大可能損傷活塞環，力度過小則可能無法順利將活塞環完全壓入槽內，所以要憑借一定的經驗以及對工具的熟練操作，把控好力度，讓活塞環完好無損地安裝到位。
（五）活塞環開口的布置與錯開角度
活塞環開口需要相互錯開一定角度，這是為了保證良好的密封效果。常見的如第一道環與第二道環間隔 180°，第二道環與第三道環間隔 90° 等（不同發動機可能會(huì )有一定差異）。其原因在于，如果活塞環開口處于同一直線或者角度不合理，在發動機工作時，燃燒室內的氣體就容易從開口處泄漏，導致發動機動力下降、油耗增加等問題。
在具體操作時，要準確使各環開口避開活塞銷孔等關鍵部位，一般各道環（包括油環）不能布置在與活塞銷軸線呈正負 45° 的范圍內，因為活塞銷兩端的這一范圍是凹進去的，儲存的機油較多，容易從環口向上竄入燃燒室。安裝完成后，可以適當進行檢查和調整，確?；钊h(huán)開口錯開角度符合要求，并且位置合理，這樣才能讓活塞環在發動機運行過程中有效地實現密封、控油等功能，保障發動機穩定高效地工作。

四、安裝后的檢查與調試
（一）安裝情況檢查
在完成卡特彼勒 c4.4 柴油發動機總成活塞環的安裝后，必須對安裝情況進行細致檢查，這是保障發動機后續正常運行的關鍵步驟。
首先，要查看活塞環是否存在卡住的情況?？梢允謩?dòng)輕輕轉動活塞，感受轉動過程中是否有明顯的阻滯感。若感覺轉動不順暢，很可能活塞環在環槽內被卡住了。造成卡住的原因通常有以下幾種：一是活塞環安裝時開口間隙太小，發動機工作時活塞環受熱膨脹后沒有足夠空間伸展，進而卡在氣缸內；二是活塞環安裝前清潔不到位，有雜質殘留，導致活塞環在環槽里運動受阻。例如，若在安裝過程中沒有徹底清除活塞環槽內的積碳顆粒，這些顆粒就會(huì )夾在環與槽之間，影響活塞環的正?；顒?dòng)。
如果發現活塞環卡住，對于因開口間隙小導致的問題，需要拆下活塞環，按照標準間隙重新安裝，一般每 100mm 汽缸直徑，其端隙為 0.25 - 0.45mm（不同機型可能略有差異），檢查時將活塞環水平放入汽缸內，用厚薄規測量，若端隙小于規定值時應修銼環口端面（部分柴油機規定活塞環不允許修銼，如發覺其端隙小于規定值，必需更換），大于規定值時應更換活塞環；若是因雜質殘留導致卡住，需將活塞環取出，對活塞、環槽以及氣缸等相關部件再次進行清潔，確保無雜質后重新安裝活塞環。
其次，要檢查活塞環是否歪斜。仔細觀察活塞環與環槽的貼合情況，活塞環的兩端應與環槽平齊，不能出現一端高一端低的現象。歪斜的活塞環會(huì )破壞其密封效果，導致燃燒室內的氣體從縫隙處泄漏，使發動機動力下降、油耗增加等。如果發現活塞環歪斜，可能是在安裝過程中使用活塞環安裝鉗時操作不當，沒有均勻地撐開活塞環并平穩壓入槽內造成的。此時，需要將活塞環取出，重新使用活塞環安裝鉗，按照正確的操作方法，緩慢且平穩地將活塞環沿著活塞環槽的邊緣壓入槽內，過程中時刻留意活塞環兩端對齊情況，確保其安裝平整。
另外，還要整體查看活塞環安裝是否平整，各道活塞環之間的配合是否良好。比如檢查各環的開口位置是否正確，如果是三個環，開口位置應 120 度分布，如果是四個環，開口位置應 90 度分布，并且要準確使各環開口避開活塞銷孔等關鍵部位，一般各道環（包括油環）不能布置在與活塞銷軸線呈正負 45° 的范圍內，因為活塞銷兩端的這一范圍是凹進去的，儲存的機油較多，容易從環口向上竄入燃燒室。若開口位置不符合要求，需小心調整活塞環的位置，使其錯開角度及所處位置都符合標準規范。
通過對這些安裝情況的仔細檢查與相應調整，才能保證活塞環安裝質量達標，為發動機的穩定運行奠定基礎。

（二）潤滑與測試
活塞環安裝完成后，合理的潤滑以及相關測試工作不可或缺，它們對于發動機能否正常啟動運行起著至關重要的作用。
在潤滑方面，要在活塞環及相關部位涂抹適量的潤滑劑。具體來說，需要在活塞環的表面、活塞環與環槽的接觸面以及活塞環與氣缸壁的接觸部位等位置進行涂抹。潤滑劑的用量要適中，既不能過少導致潤滑不足，又不能過多使得多余的潤滑劑進入燃燒室，造成燒機油等不良現象。一般可選用適合柴油發動機的機油作為潤滑劑，按照均勻、薄涂的原則進行操作。例如，可以使用干凈的毛刷蘸取適量機油，輕輕涂抹在活塞環表面，然后將活塞在氣缸內往復小幅度移動幾次，使機油能更好地分布在各接觸面上，形成良好的油膜，這樣在發動機啟動后，活塞環就能在相對低摩擦的環境下工作，減少磨損，延長使用壽命，同時也有助于提升活塞環的密封性能，防止燃氣泄漏。
而活塞環壓縮測試也是極為重要的調試工作。進行該測試的目的在于提前排除可能存在的裝配錯誤或者活塞環本身?yè)p壞等問題，確?；钊h(huán)在發動機工作時能夠正常發揮其密封、導熱等功能。操作要點如下：可以借助專門的活塞環壓縮工具來實施測試，首先在環槽和氣缸內徑上涂抹一層發動機油，起到初步潤滑作用，然后安裝活塞環壓縮器，將活塞安裝在氣缸內，并用錘子的木制手柄輕輕推入活塞，在這個過程中要檢查軸承是否穩固就位以及連桿至連桿軸間是否對齊，只有在對齊的情況下才能順利裝入活塞。在活塞安裝到位后，觀察活塞環壓縮器的壓縮情況，正常情況下活塞環應能被均勻壓縮，并且在壓縮過程中不會(huì )出現卡頓、偏斜等異?，F象。如果在測試中發現活塞環不能正常壓縮，例如出現某一處壓縮量明顯不足或者活塞環被擠壓變形等問題，就需要重新檢查活塞環的安裝情況，查看是否有安裝方向錯誤、活塞環本身存在質量缺陷（如彈性不均勻等），并針對具體問題進行相應的調整或更換活塞環，直至活塞環壓縮測試順利通過為止。
通過規范的潤滑操作以及嚴謹的活塞環壓縮測試等調試工作，能夠最大程度地保障卡特彼勒 c4.4 柴油發動機總成在后續運行中穩定可靠，發揮出其應有的性能。

五、活塞環安裝后的使用與保養建議
（一）日常使用注意事項
在卡特彼勒 c4.4 柴油發動機后續的日常使用過程中，為保障活塞環能正常工作，發揮其應有的性能，有諸多需要注意的操作要點。
首先，要避免發動機過載運行。發動機長時間處于高負荷甚至過載狀態下工作，會(huì )使得燃燒室的溫度和壓力急劇升高，活塞環在這樣惡劣的工況下，所承受的作用力遠超正常范圍。例如，第一道氣環本身就靠近燃燒室，在過載時，高溫燃氣對它的沖擊更為強烈，容易導致其出現變形、磨損加劇等問題，進而影響密封效果，使燃氣泄漏到曲軸箱，降低發動機的動力輸出，還可能造成機油變質等不良后果。所以，在操作搭載卡特彼勒 c4.4 柴油發動機的設備時，要按照設備的額定負載范圍合理安排作業任務，嚴禁長時間超負荷運轉發動機。
其次，要關注發動機的啟動和停機操作。冷啟動時，機油的流動性較差，未能及時充分地到達活塞環等各潤滑部位，若此時快速拉高轉速，活塞環與氣缸壁之間容易產生干摩擦，這會(huì )極大地損傷活塞環表面，加速其磨損。正確的做法是，在冷啟動后，先讓發動機怠速運轉幾分鐘，待機油溫度上升，充分潤滑各部件后，再逐步提高轉速投入正常運行。而在停機時，也不應突然熄火，特別是在發動機長時間高負荷運轉后，應先讓發動機在怠速狀態下運轉一小段時間，使各部件能夠平穩降溫，避免因溫度驟降產生熱應力，導致活塞環與活塞、氣缸壁之間的配合出現問題。
再者，保持發動機良好的散熱狀態至關重要。如果發動機散熱系統出現故障，例如冷卻液不足、散熱器堵塞等情況，會(huì )使發動機整體溫度過高，活塞環在高溫環境下，其材料的性能會(huì )受到影響，像耐熱性、彈性等都會(huì )有所下降，從而影響密封和支撐等功能。因此，要定期檢查冷卻液液位、散熱器的散熱片是否清潔以及冷卻風扇的運轉情況等，確保散熱系統正常工作，維持發動機在合適的工作溫度區間。
另外，燃油的質量也不容忽視。使用不符合卡特彼勒 c4.4 柴油發動機要求的劣質燃油，會(huì )導致燃燒不充分，產生大量積碳，這些積碳容易堆積在活塞環部位，影響活塞環的正?；顒?dòng)，還可能破壞其與氣缸壁之間的密封性。所以，要選擇正規渠道、質量合格的燃油，并根據發動機的使用要求，選用合適標號的柴油，同時，定期對燃油濾清器進行清潔或更換，防止雜質進入燃油系統。
日常使用中還需注意發動機的進氣情況，空氣濾清器應定期清潔或更換。若空氣濾清器堵塞，進入發動機的空氣量不足，會(huì )使燃油與空氣的混合比例失調，造成燃燒不完全，同樣會(huì )增加積碳的產生，對活塞環的正常工作產生不利影響?？傊?，只有在日常使用中嚴格遵循這些注意事項，才能讓活塞環在卡特彼勒 c4.4 柴油發動機中穩定工作，延長其使用壽命，保障發動機的可靠運行。

（二）定期保養維護
定期對卡特彼勒 c4.4 柴油發動機的活塞環進行保養維護，是延長活塞環以及整個發動機使用壽命的關鍵舉措，以下是相關的具體內容介紹。
在定期檢查活塞環磨損情況方面，建議每隔一定的工作小時數或者行駛里程進行檢查，一般來說，對于經常處于高負荷工作狀態的發動機，每運行 500 - 1000 小時就應檢查一次；而在常規工況下使用的發動機，可以每 1500 - 2000 小時檢查一次。當然，這只是一個大致的參考間隔，具體還需結合實際使用情況進行調整。
判斷活塞環是否需要更換，有多個參考標準。一是外觀檢查，查看活塞環表面是否有明顯的劃痕、磨損痕跡、變形等情況。例如，若活塞環表面出現了較深的劃痕，會(huì )破壞其與氣缸壁之間的密封性，導致燃氣泄漏和機油竄入燃燒室等問題；如果活塞環出現變形，在環槽內的活動就會(huì )受阻，無法正常發揮功能。二是測量活塞環的間隙，活塞環間隙包括端隙、側隙和背隙。端隙是活塞環位于氣缸內，在開口處呈現的間隙，通常每 100mm 汽缸直徑，其端隙為 0.25 - 0.45mm（不同機型可能略有差異），檢查時將活塞環水平放入汽缸內，用厚薄規測量，若端隙大于規定值，說明活塞環已經磨損嚴重，需要更換；側隙是活塞環在槽內的上下間隙，此值過大影響密封性，過小將會(huì )使環卡死在槽內，一般可將環放入環槽內，以能運動自如又無松曠感為宜來大致判斷，若不符合要求則需考慮更換；背隙則是指環裝入氣缸時，環的背面與活塞環槽底之間的間隙，由于此間隙難以直接測量，通常以環槽深與環的徑向厚度之差來表示，推薦參考值為 0 - 0.75mm，可通過游標卡尺分別測量槽深和環寬來計算并判斷，若背隙異常，也意味著活塞環可能已過度磨損。三是檢查活塞環的彈力，彈力不足的活塞環無法緊密貼合氣缸壁實現密封，可借助活塞環彈力試驗器在活塞環開口的垂直方向施力，使其開口達到規定的端隙時，看施力是否符合卡特彼勒 c4.4 發動機的要求，也可以采用新舊環比較法進行大致檢查，若舊環相比新環彈力明顯變差，則需要更換活塞環。
當確定活塞環需要更換時，正確的更換流程如下：首先，按照前文所述安裝前的準備工作要求，準備好相應的工具，如活塞環安裝鉗、清潔溶劑、干凈布巾等，并對新的活塞環以及與之配合的活塞、缸套等零件進行全面的檢查，確保各部件質量合格。然后，將舊的活塞環從活塞環槽內取出，取出過程中要注意避免損傷活塞環槽以及活塞本身，可以使用活塞環安裝鉗輔助操作，緩慢撐開并取下活塞環。接著，對活塞環槽進行清潔，去除槽內的油污、積碳等雜質，保證槽內干凈、平整，為安裝新活塞環創(chuàng )造良好條件。之后，按照活塞環的分類與識別方法，分清各道活塞環，再依據正確的安裝順序，先裝油環，后裝氣環，嚴格按照相應的安裝方向要求，如標記朝上、倒角方向正確等，使用活塞環安裝鉗將活塞環平穩地安裝入對應的環槽內，注意控制好力度，確?；钊h(huán)安裝到位且兩端對齊、平齊。最后，安裝完成后，要對活塞環的安裝情況進行檢查，包括查看活塞環是否存在卡住、歪斜等情況，以及活塞環開口的布置與錯開角度是否符合要求等，如有問題及時進行調整，并且做好后續的潤滑工作，涂抹適量的潤滑劑在活塞環及相關部位，保障活塞環能正常工作。
